| Marca | Salicru |

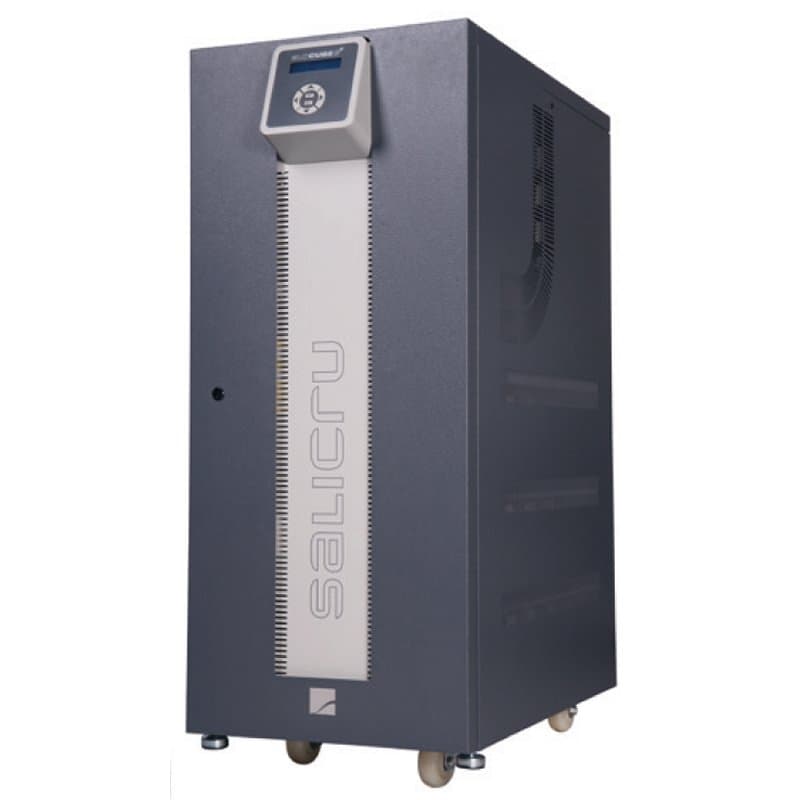

| Modelo | SLC-7,5 CUBE 3+ (681LA-09) |
| Tipo | Torre o rack |
| Tecnología | - On-Line, doble conversión, HF con doble bus DC |
| Entrada | - Tensión nominal: Monofásica 120 / 127 / 220 / 230 / 240 V Trifásica 3 x 208 / 3 x 220 / 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Margen de tensión: +15% / -20% (configurable) - Frecuencia nominal: 50/60 Hz - Margen de frecuencia: ± 10% - Factor de potencia: 1 a partir de 10% de carga - Distorsión armónica total(THDi): 100% carga: <1,5% / 50% carga: <2,5% / 10% carga: <6,0%- Topología rectificador: Trifásico IGBT onda completa, arranque suave y PFC, sin transformador |
| Salida | - Factor de potencia: 0.9 - Tensión nominal: Monofásica 120 / 127 / 220 / 230 / 240 V - Distorsión armónica total (THDv): Trifásica 3 x 208 / 3 x 220 / 3 x 380 / 3 x 400 / 3 x 415 V (3F + N) - Precisión tensión: ± 1% - Tiempo de respuesta: 20 ms para saltos de carga 0%÷100% y caída de tensión hasta -5% - Velocidad máxima sincronización: 1 Hz/s a 10 Hz/s (programable) Carga lineal: <0,5%: Carga no lineal: 7,5 ÷ 80 kVA: <1,5% / 100 ÷ 200 kVA: <2% (EN-62040-3) - Sobrecarga admisible: 125% durante 10 min / 150% durante 60 s - Factor de cresta admisible: >3:1 - Eficiencia total modo On-line: 7,5÷60 kVA: 92,0%÷93,0% / 80÷200 kVA: 94,0%÷95,0% - Eficiencia Smart Eco-mode: Hasta 98% |
| Bypass | - Tipo y criterio de actuación: De estado sólido - Tiempo de transferencia Modo: On-line: Nulo Smart Eco-mode: 4ms (típico) - Transferencia a bypass: Inmediato, para sobrecargas superiores a 150% - Retransferencia: Automático, después de desaparición de alarma |
| Bypass manual | - Si (tipo: Sin interrupción) |
| Batería | - Tipo (de serie): Plomo ácido, selladas, libres de mantenimiento - Regulación tensión de carga: Batt-Watch |
| Comunicación | - Puertos: 1 x RS232 / 485 con Modbus protocol + 1 USB (2) - Interface a relés: 4 x Fallo AC, bypass, batería baja y general - Slots libres: 1, para SNMP/SICRES - Conexión en paralelo: 2 x conectores |
| Generales | - Temperatura de trabajo: 0º C ÷ +40º C - Humedad relativa: Hasta 95%, sin condensar - Altitud de trabajo: 2.400 m.s.n.m. - Ruido acústico a 1 metro: <52 dB(A) |
| Normativa | - Seguridad: EN-62040-1-2; EN-60950-1 - Compatibilidad electromagnética (CEM): EN-62040-2 - Funcionamiento: VFI-SS-111 según EN-62040-3 - Gestión de Calidad y Ambiental: ISO 9001 e ISO 14001 |
| Dimensiones | - 775 x 450 x 1100 - Peso: 207Kg |
| Fecha de revisión | 24-01-2017 por MSB |
